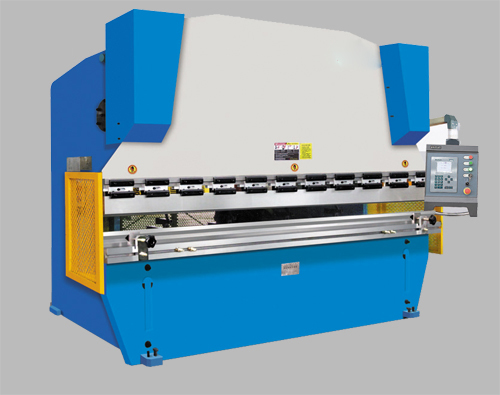

WC67Y-300/6000液壓板料折彎機 機器的基本技術參數:   序號 項目名稱 數值 單位 1 公稱力 3000 KN 2 工作臺長度 6000 mm 3 被折板料強度≤ 450 N/mm2 4 立柱間距離 4000 mm 5 喉口深度 600 mm 6 滑塊行程 250 mm 7 工作臺與滑塊最大開啟高度 540 mm 8   滑塊行程速度 空載 45 mm/s 工作 7 mm/s 回程 55 mm/s 9 主電機 型號 Y225S-6 B5   功率 30 KW 轉速 980 rpm 10 最大工作液壓壓力 26 Mpa 11 軸向柱塞泵 型號 63MCY14-1B   流量 63 L/min 壓力 31.5 Mpa 12 外形尺寸 長 6100 mm 寬 2300 mm 高 3900 mm 13 機器重量（約） 30200 kg   結構特點: 一、整機結構 本機器采用整機焊接結構，機架由左右墻板、工作臺、油箱、撐擋、同步軸及滑塊等組成,部件焊接后經振動消除應力。 二. 技術與工藝 1、集成式液壓控制系統，結構緊湊，減少了管路連接，提高了系統的可靠性和易維修性。 2、采用扭軸同步，在滑塊兩端裝有2個同步擺臂，,使滑塊動作始終與工作臺保持平行, 工作時抗偏載能力強。油缸下限行程機械檔塊定位，連續工作折彎角度不漂移。上模加裝撓度補償機構，折板精度高。 3、擋料與滑塊行程調整，手動微調，數字顯示。液壓動力單元結構緊湊，安裝方便，采用了油液通道和接頭數量被限制到最小程度的集成液壓閥塊，滑塊上傳動，速度調節范圍大，工作平穩可靠。 4、上模配有撓度補償機構，調節方便。 5、油缸：缸體45號鋼鍛造件調質處理，內孔精鏜、擠壓。 6、活塞桿：45號鋼調質處理，外圓鍍硬鉻精磨。      性能與特點： 全鋼焊接結構，振動清除應力，機械強度高、剛性好。 液壓上傳動，平穩可靠。 機械擋塊，扭軸同步，精度高。 后擋料距離、上滑塊行程，電動調節、手動微調裝置、數字顯示。 上模配有撓度補償，250噸和長度4000mm以上機床可采用下撓度補償機構。 技術參數： 規格型號 公稱力 工作臺長度 立柱間距離 喉口深度 滑塊行程 開啟高度 工作速度 主電機功率 機器外形尺寸 kN mm mm mm mm mm mm/s kW mm WC67Y-100/3200 1000 3200 2680 320 120 370 8 7.5 3280×1820×2430 WC67Y-100/4000 1000 4000 3280 320 120 370 8 7.5 4080×1820×2430 WC67Y-160/3200 1600 3200 2600 320 200 470 7 11 3260×1940×2660 WC67Y-160/4000 1600 4000 3400 320 200 470 7 11 4060×1940×2660 WC67Y-160/5000 1600 5000 4100 320 200 470 7 11 5060×1940×2800 WC67Y-160/6000 1600 6000 4800 320 210 520 7 11 6060×1940×3030 WC67Y-200/3200 2000 3200 2600 320 200 520 7 15 3260×1940×2865 WC67Y-200/4000 2000 4000 3400 320 200 520 7 15 4060×1940×2865 WC67Y-200/6000 2000 6000 4800 320 200 520 7 15 6060×2190×3070 WC67Y-250/3200 2500 3200 2700 400 250 560 7 18.5 3260×1990×3060 WC67Y-250/4000 2500 400 3500 400 250 560 7 18.5 4060×1990×3060
